Titaanplaadist plasti töötlemine: tehniline sügav sukeldumine kriitilistesse rakendustesse ja protsessiparameetritesse

Titaanplaadist plasti töötlemine esindab keerulist inseneriteadust, mis on oluline materjali erakordsete omaduste -kõrge eritugevuse, silmapaistva korrosioonikindluse ja suurepärase biosobivuse avamiseks. Juba üle kuue aastakümne alates selle industrialiseerimisest on nende vormimistehnikate valdamine olnud ülioluline selle kasutuselevõtuks kosmose-, meretehnika, meditsiiniliste implantaatide ja esmaklassiliste tarbijarakenduste valdkonnas. See artikkel sisaldab titaanplaadi põhiliste plastide tööprotsesside süstemaatilist tehnilist analüüsi, kirjeldades üksikasjalikult kriitilisi parameetreid ja rakendusespetsiifilisi-kaalutlusi, et juhendada tööstuse professionaale.

Titaani plastiline töötlemine hõlmab metalli püsivat deformatsiooni rakendatud jõu mõjul, järgides põhimõtteliselt klassikalist metallitöötlemise teooriat. Protsessi optimeerimise määravad aga titaani ainulaadsed füüsikalised ja keemilised omadused.

Kõrge deformatsioonikindlus ja töökõvenemise määr: kuigi titaani elastsusmoodul (~110 GPa) on ligikaudu 55% terase omast, on titaanil oluliselt suurem töökõvenemine, mis nõuab suuremat vormimisjõudu ja strateegilist -etappidevahelist lõõmutamist.

Kitsas plastist temperatuuriaken: kaubanduslikult puhta titaani + kahe{1}}faasi piirkond on ainult umbes 100 kraadi lai, tsentreeritud transuse lähedal (~882 kraadi). Sulamite nagu Ti-6Al-4V (TC4) puhul on kriitilise tähtsusega täpne temperatuuri reguleerimine selle transuse lähedal (~990 kraadi ± 15 kraadi).

Selge oksüdatsiooni- ja gaasi kogunemise tendents: üle 600 kraadi tekib kiiresti kõva, kleepuv TiO₂ katlakivi. Lisaks neelab titaan kõrgel temperatuuril kergesti interstitsiaalseid elemente (H, O, N), mis põhjustab rabedust. See nõuab kontrollitud atmosfääriga kuumutamist või kaitsekatteid.

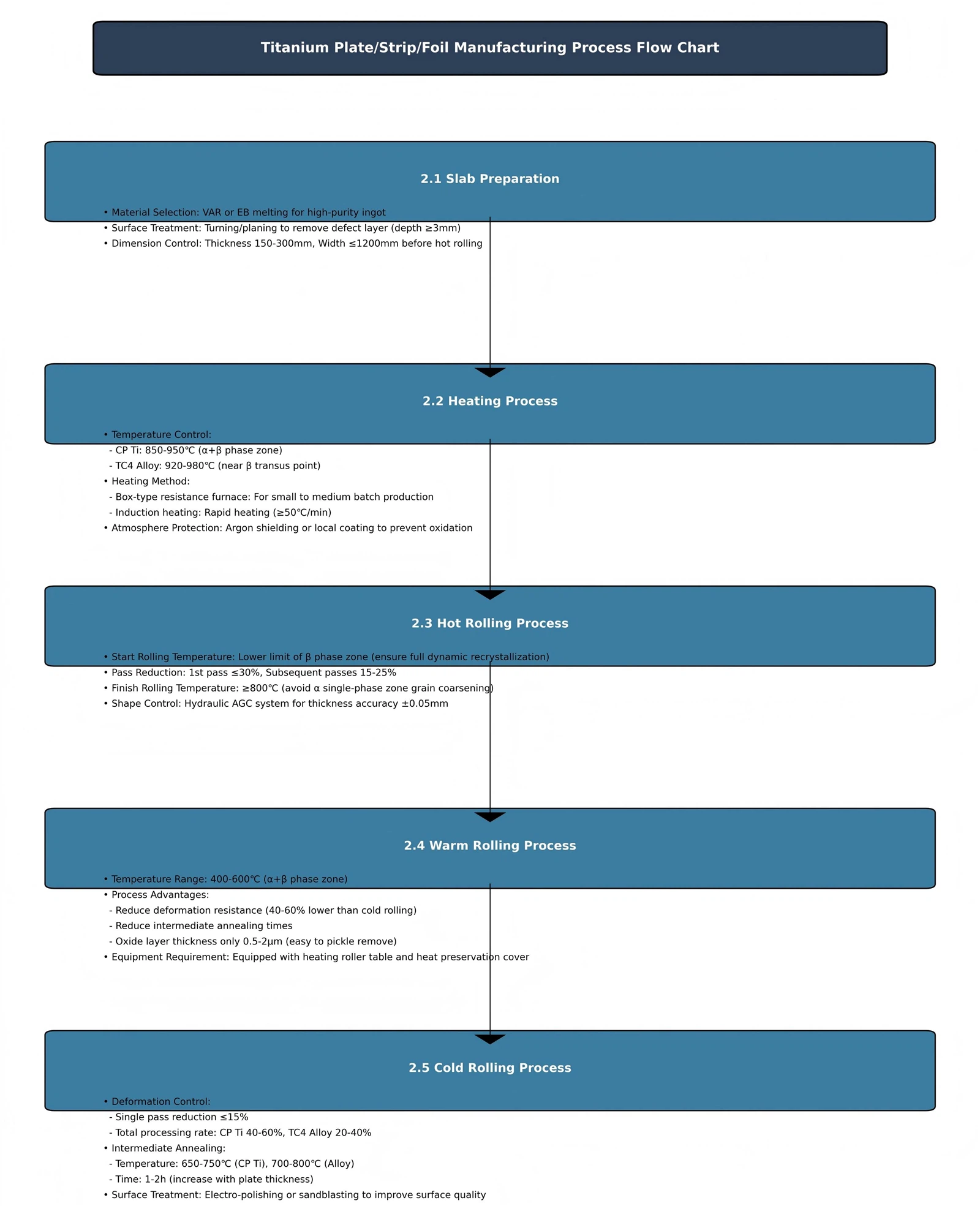

Edukas töötlemine sõltub termiliste ja mehaaniliste muutujate rangest kontrollist.

• Faasi muundamispunkti juhtimine: määrake metallograafia abil iga sulami kuumuse tegelik transus (täpsus ±5 kraadi).
• Kütteprofiil: paksude plaatide puhul kasutage astmelist kuumutamist (nt 300 kraadi / h → 500 kraadi / h → 800 kraadi / h), et tagada ühtlus ja minimeerida termiline pinge.
• Kontrollitud jahutus: pärast-kuumvaltsimist rakendage teravilja kasvu pärssimiseks sundõhu- või veeudujahutust (suurem kui 50 kraadi/s või sellega võrdne).

• Läbimise ajakava koostamine: määrake suured vähendamised (suurem kui 25%) esialgseks katlakivi katkestamiseks, keskmised vähendamised (15-20%) stabiilse veeremise jaoks ja kerged vähendamised (vähem kui 10%) lõpliku suuruse ja tasasuse kontrolli jaoks.
• Kriitiline redutseerimispiir: külmvaltsimisel peaks kogu deformatsioon jääma alla ümberkristallimise kriitilise deformatsiooni (tavaliselt ~15%), et vältida terade ebanormaalset kasvu.

• Kuumvaltsimismääre: kasutage hõõrdumise ja rullide kulumise vähendamiseks grafiidi{0}}põhiseid või kõrgel temperatuuril{1}} põhinevaid õlisegusid (kontsentratsioon 5–10%).
• Külmvaltsimismääre: kasutage pinnaviimistluseks ja termiliseks haldamiseks stabiilseid peente{0}}osakeste emulsioone (kontsentratsioon 3–5%, osakeste suurus 5 μm või alla selle).
• Rulli temperatuuri juhtimine: kasutage segmenteeritud rulli jahutust, et säilitada rulli pinna temperatuuri kõikumine 20 kraadi või vähema piires, tagades ühtlase võra ja profiili.

• Tera suuruse standardid: sihtmärk ASTM nr 6-8 (10-30 μm) kuumvaltsitud-plaadi jaoks ja ASTM nr 8-10 (5-15 μm) külmvaltsitud lehe jaoks. Rakendage partiide kaupa tõmbekatset (Rp0,2, Rm, A%).
• Saastuse kõrvaldamine: kasutage sega{0}}happega peitsimist (HF:HNO₃ ≈ 1:3 suhe), et eemaldada kogu oksiidikatlakivi ilma liigse mitteväärismetalli rünnakuta.

• Defektide tuvastamine: kasutage pöörisvoolu või ultraheli testimist tundlikkusega, mis suudab tuvastada pinna pragusid, mis on suuremad kui 0,1 mm või sellega võrdne.
• Mõõtmete tolerantsid: järgige rangeid standardeid: kuumvaltsitud-plaat (paksus 6 mm või sellega võrdne): ±0,15 mm; Külmvaltsitud leht- (paksus kuni 1 mm): ±0,05 mm; Tasasus: väiksem või võrdne 3 mm meetri kohta.

Tööstus edeneb tõhusamate, täpsemate ja jätkusuutlikumate tootmismeetodite suunas:

• Near-Net-Shape Forming: täppisvaltsimise integreerimine lokaliseeritud lõõmutusega, et minimeerida järgnevat töötlemist.
• Voolujoonelised töötlemismarsruudid: pidevate sooja{0}}kuni-külmvaltsimise liinide arendamine, et välistada mitu eraldiseisvat lõõmutamistsüklit.
• Intelligentne protsessijuhtimine: digitaalsete kaksiksimulatsioonide ja AI{0}}juhitud mudelite kasutamine reaalajas-parameetrite optimeerimiseks ja ennustavaks kvaliteedianalüütikaks.
• Rohelise tootmise algatused: fluoriidivabade marineerimiskeemiate ja peaaegu-kuivade või-keskkonnasõbralike määrdesüsteemide uurimine, et vähendada keskkonnajalajälge.

Titaanplaadi plastiline töötlemine on metallurgia, mehaanika ja soojustehnika keeruline koosmõju. Optimaalse tasakaalu saavutamine mikrostruktuuri, omaduste ja vormitavuse vahel nõuab temperatuuri, deformatsiooni ja deformatsioonikiiruse ranget kontrolli. Kuna nõudlus kriitilistes sektorites kasvab, jääb titaanplaadi jõudluspiiride ja rakenduste laiendamisel oluliseks pidev innovatsioon töötlemistehnoloogias-, mis on ajendatud digitaliseerimise ja jätkusuutlikkuse eesmärkidest-.

Võtke kohe ühendust
